当800G光模块大规模放量、1.6T开始送样，行业讨论的焦点已经悄悄从“可插拔光模块怎么造得更便宜”，转向“CPO（共封装光学）与硅光时代，光耦合设备需要变成什么样”。我们星特作为长期服务光通讯封装的设备厂商，试图沿着技术代际时间线，梳理设备要求如何被一代一代地重塑。这条主线看似只关乎光学精度，实则牵动了运动控制、软件算法、上下料与整线集成等几乎所有设备核心能力。

第一阶段·可插拔时代（400G及以前）

在400G及更早的可插拔光模块时代，一个模块内部通常只有单路或少数几路光路需要对准，光斑较大、容差较宽。这一阶段，手动耦合与半自动设备基本可以覆盖生产需求，设备的核心要求是“够用、便宜、上手快”。光学工程师的经验值，往往比设备参数更决定良率：一位熟练师傅可以凭显微镜下的成像与功率计读数，在几十秒内完成一次对准，而新人可能需要数倍时间。设备厂之间的竞争，更多停留在行程、行程速度与基础精度层面，亚微米闭环、多通道并行这些今天的关键指标，在当时并不是客户的首要诉求。某种意义上，那是一个“人就是设备”的时代。

第二阶段·800G/1.6T过渡

进入800G/1.6T，单模块通道数翻倍，FA（光纤阵列）一次要对准多束光，光斑缩小、容差进入亚微米区间。这一阶段，全自动主动耦合从“高端选配”变成“量产标配”：六自由度对准、实时光功率反馈、高重复定位成为基本能力，设备厂之间开始比拼寻峰速度、上下料效率与整线直通率。我们在这一阶段交付的耦合设备，核心命题是把单路对准做到稳定、把多通道对准做到一致。与此同时，客户开始要求设备数据可追溯、良率可统计、换型时间可压缩——设备不再只是一个执行机构，而是产线数据系统中的一个节点。

第三阶段·CPO共封装时代

CPO与硅光把这一逻辑推向极致。在共封装架构中，光引擎与交换芯片靠得极近，光纤阵列直接对接硅光芯片，单块光引擎上往往需要完成数十甚至上百次主动对准。这对设备提出了三重新要求：一是多通道同步校准，不能一只一只慢慢找，而要并行扫描、并行锁定；二是亚微米级重复定位必须长时间稳定，因为一次贴片失效就可能波及整盘；三是设备要与硅光封装的工艺流程深度整合，耦合、固化、检测几乎在同一工位完成。可以说，CPO时代的耦合设备，已经不再是“一台对准台”，而是一个高精度光学封装工位系统，其复杂度与800G时代的单机相比，不是线性增长，而是阶跃式上升。

星特对行业演进的专业预判

沿着这条时间线，我们星特有三点判断。其一，设备重心正从“单路高精度”走向“多通道并行高精度”，谁能把上百次对准压缩到可接受的节拍内，谁就能拿到CPO时代的入场券。其二，高精度不再是孤立指标，它必须与高节拍、高一致性同时成立，否则良率会被工艺波动吞噬。其三，设备厂必须更深入地理解硅光器件本身——波导设计、光纤阵列封装、固化应力，这些都会反向决定耦合策略。

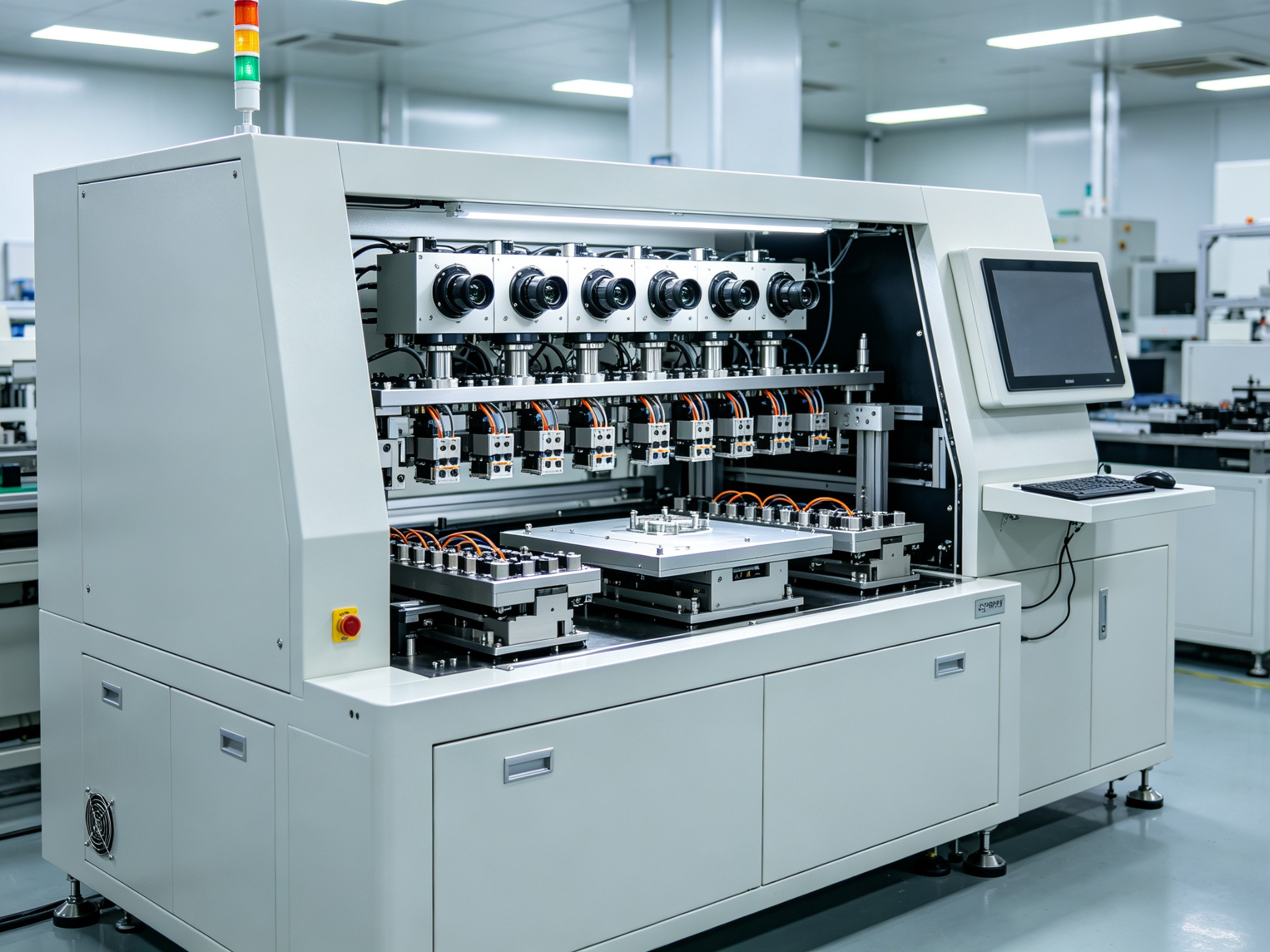

我们也注意到，CPO并不会一夜之间取代可插拔光模块，二者将在相当长一段时间内并存：可插拔仍在数据中心短距互联中具备成本与可维护性优势，CPO则在交换机侧向更高带宽密度演进。这意味着设备厂商同时要服务两条工艺路线——既有亚微米主动耦合，也有多通道共封装对准。我们正在沿上述三个方向打磨下一代耦合与封装工作站，也希望与更多光模块、硅光伙伴一起，把CPO从样机走向规模量产。技术代际的切换不会等任何一家厂商，但设备能力的沉淀，恰恰是在每一次代际跃迁中一点点长出来的。

说明：文中关于CPO单模块对准次数、通道密度等描述为行业技术演进方向的概括，具体方案与参数以各厂商公开技术资料为准。
