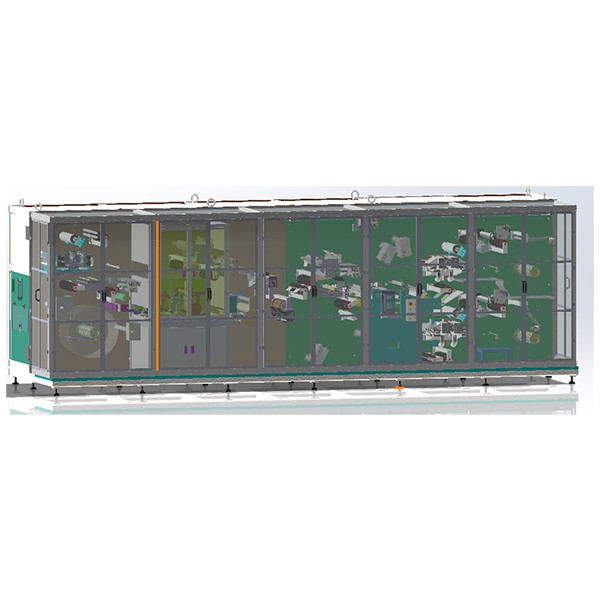

激光模切卷绕一体机
设备参数:
适用类型:多极耳动力电池卷绕
材料类型:正、负极极片、隔膜
放卷料筒内孔:6英寸
卷绕速度:MAX:3m/s
激光切割速度: MAX:80m/min
放卷卷径:MAX:Φ700mm
放卷轴类型:机械式胀紧轴
纠偏形式:过程纠偏+夹持纠偏
纠偏探头:边缘检测感应器
张力波动: ≤±3%
对齐度: ≤±0.3mm

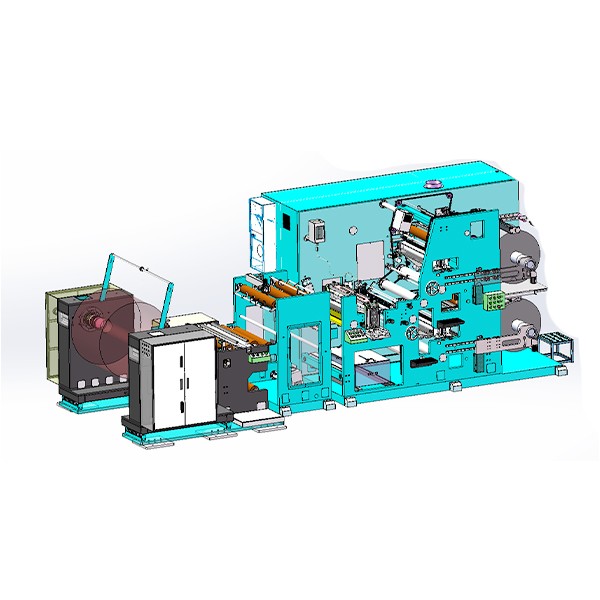

预分切机
设备适用参数:
设备速度:机械设计速度max.100m/min;使用工作速度范围:5-80m/min,设备分切速度:80m/min
放卷张力0-300N,数字量化调节,调节精度:±1N,张力设定值和实际值偏差≤±3%;可设置最小张力:15N;
收卷张力0-150N,数字量化调节,调节精度:±1N,张力设定值和实际值偏差≤±3%;可设置最小张力:10N;
分切双条宽度差:≤±0.5mm; CPK≥1.67
分切多条宽度差:≤±0.1mm; CPK≥1.67
分切宽度:100-800mm
毛刺:垂直方向毛刺≤7um(超出极片表面)
边缘蛇形偏移:≤0.4mm/1000mm
收卷端面偏差:≤±0.4mm /卷
激光模切分切一体机
设备参数1:
适用类型:卷绕类动力电池极片切极耳分切
材料类型:正、负极极片
收放卷料筒内孔:6英寸
工作速度:MAX:60m/min
料卷幅宽:MAX:500mm
放卷卷径:MAX:Φ700mm
收卷卷径:MAX:Φ700mm
收卷轴类型:气涨轴
纠偏形式:双传感器中心纠偏
纠偏探头:正极为跟线,负极为跟边

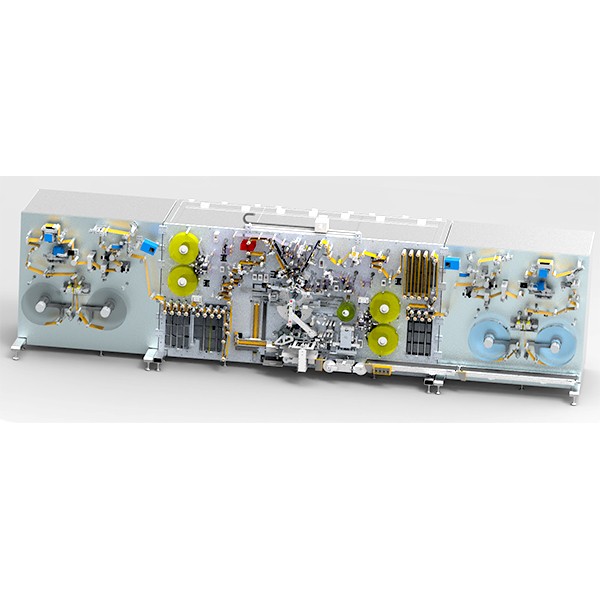

切叠一体机
设备简介:
主要用于将分条并裁切出极耳后的正、负极片卷料自动放卷,并由设备冲出极片四周圆角或V角且切断成型,真空输送至叠片平台进行“Z”字形叠片,叠片完成后直接裁断隔膜,并在极组表面平贴二维码胶,四周贴U型胶固定极组,进行热压后采用机械手集中下料到下料输送线体上;
本设备包括多极耳极片正极、负极卷料自动放卷、纠偏、裁切圆角或V角、切断、真空输送、极片尺寸及缺陷CCD识别及自动排出,极片定位,叠片,平贴二维码胶带,下料帖U型胶、电芯热压、极组下料物流及与装配线的对接等。
设备特性:
–集极片放卷、冲切、裁切、叠片、贴胶、下料等功能于一体
– CCD检测极片缺陷和尺寸
– 叠片转移极片拉带密封,防止粉尘污染
– 隔膜张力可调,带隔膜缓存机构,张力波动小,稳定叠片时5%以内,
峰值在15%以内
– 设备具有高效过滤器和除尘系统,设备自清洁程度高
