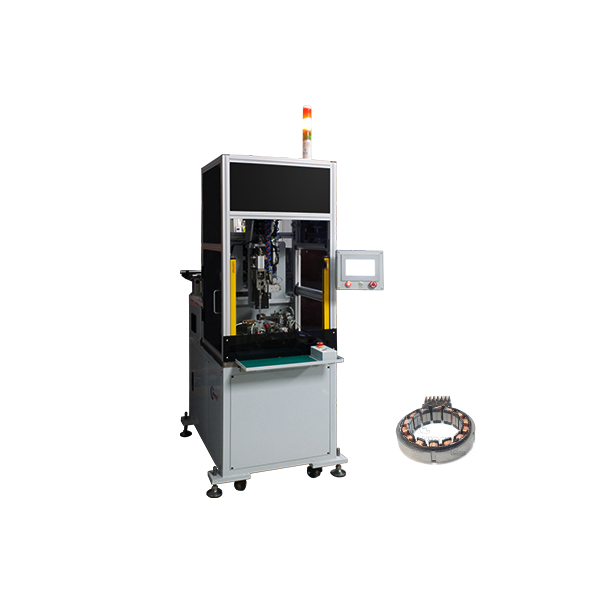

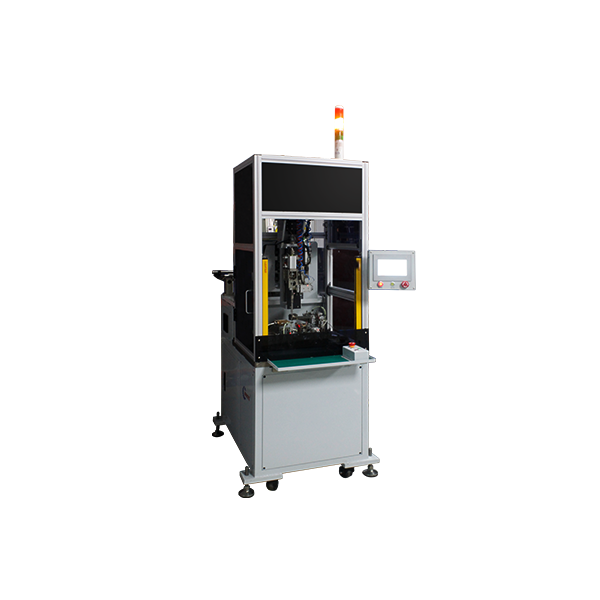

本设备采用独特的控制技术，使小型马达的内转子绕线通过NC控制进行绕线和缠头。搭载了最新的伺服马达，结构简单精巧，通过NC同时控制4轴可灵活对应于规格变更
高槽满率可达70%
使用说明书下载
通过线嘴的上下和铁芯的转动，可按任意轨迹进行绕线。通过变更绕线程序，可对应于各种铁芯叠厚和铁芯极数的规格。为了进行整列绕线，排线（线嘴送线方式）可分割送线，而且绕线时，在各层可变更线嘴的上下高度，可防止漆包线的松弛现象。为了缩短绕线时间，在一个槽上进行绕线时，即使进行线嘴的分割送线和变更线嘴的上下高度也不影响连续绕线。由于过绕的入槽动作通过伺服马达进行，因此可以确保入槽漆包线的位置位置的稳定性并缩短了时间。利用线嘴翻转结构、终线处理等单元，可对应各种各样的铁芯。还能对应外转子绕线，实现高精度整列绕线。由于采用自动流水线式安装传送单元，用户可自由编排自己的流水线
名称 | 参数 | 名称 | 参数 |
型号 | XT-01D | 外形尺寸 | (长)1710x(宽)680x(高)1990（mm） |
净重 | 约600kg | 使用电源 | AC220V±10％单相50/60Hz |
消耗功率 | 3.0kw | 压缩空气源 | 0.5Mpa以上 |
线圈尺寸 | 外径：Maxφ200 | 适用线径 | Maxφ1.1mm |
线嘴转速 | Max.1000 | 控制轴数 | 4轴 |
